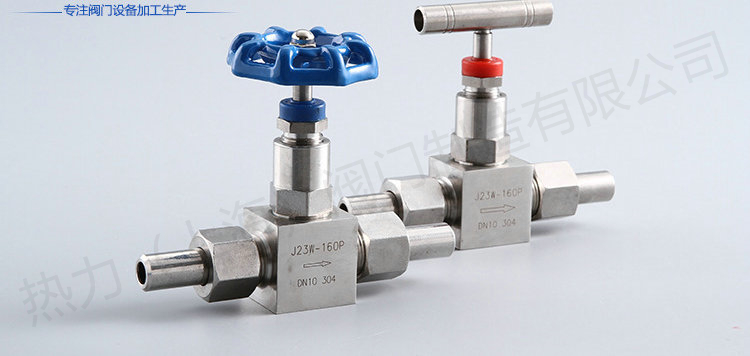

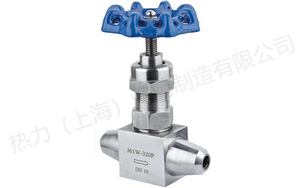

| 产品名称： | 焊接式针型阀 | 产品型号： | J61Y/W，J23W |
| 驱动方式： | 手动 | 连接形式： | 焊接式 |
| 结构形式： | 热锻压阀体 | 密封结构： | 锥面密封 |
| 压力范围： | 1.6MPa-32.0MPa | 公称通径： | DN6-32 |
| 常用材质： | 碳钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
J61W焊接式针型阀主要技术参数：
焊接式针型阀,J61Y/W焊接式针型阀,是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中。比其他类型的阀门能够耐受更大的压力，该阀的密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。
J61Y焊接式针型阀主要零件材料Materials for main parts
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
焊接式针型阀,J61Y/W焊接式针型阀主要零件材料
|
零件名称 |
阀杆、阀盖、螺栓 |
阀杆、阀瓣密封圈 |
填料 |
垫片 |
手柄 |
|
J61Y-170V |
铬镍不锈钢 |
不锈钢 |
PTFE、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
焊接式针型阀,J61Y/W焊接式针型阀主要性能参数
|
型号 |
公称压力 |
试验压力PN(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
壳体 |
密封 |
密封 |
|||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
电站、石油气、水、油品等 |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤350℃ |
|
|

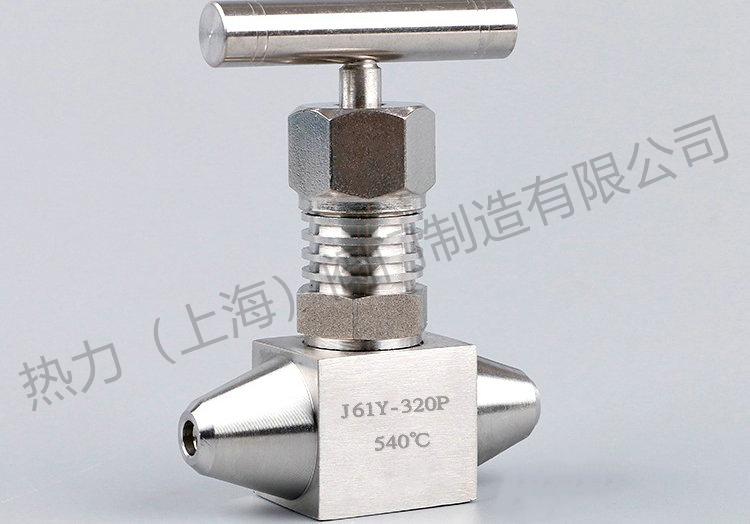

T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
|
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
||
