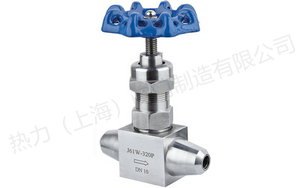

| 产品名称： | 高温高压针型阀 | 产品型号： | J61Y/J63Y |
| 驱动方式： | 手动 | 连接形式： | 焊接,螺纹 |
| 结构形式： | 热锻压阀体 | 密封结构： | 锥面密封 |
| 压力范围： | 1.6MPa-32.0MPa | 公称通径： | DN6-32 |
| 常用材质： | 碳钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
1、本阀采用上螺纹阀杆结构，避免了介质与阀杆螺纹的直接接触。
2、采用硬质钴铬钨合金钢球阀瓣，大大提高了阀瓣在高温工况的材质硬度，且介质冲刷时阀瓣做三维旋转,显著提高了阀瓣抗苛刻工况冲蚀的性能,解决了密封面内漏问题。
3、此阀主要应用电站一次门蒸气和热循环水等处。
高温高压针型阀,J61Y/J63Y高温高压针型阀应用规范
1、设计制造：GB/T 12224-1989；JB/T 3595-2002
2、连接形式：对焊式连接
3、结构特征：锥面浮动阀瓣;球面密封;上阀杆螺纹
4、阀门检验和试验：JB/T9092-1999
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
高温高压针型阀,J61Y/J63Y高温高压针型阀主要零件材料
|
零件名称 |
阀杆、阀盖、螺栓 |
阀杆、阀瓣密封圈 |
填料 |
垫片 |
手柄 |
|
J61Y-170V |
铬镍不锈钢 |
不锈钢 |
PTFE、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
主要性能参数
|
型号 |
公称压力 |
试验压力PN(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
壳体 |
密封 |
密封 |
|||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
电站、石油气、水、油品等 |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤350℃ |
|
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
|
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
||
