仪表阀丝扣·卫生级系列

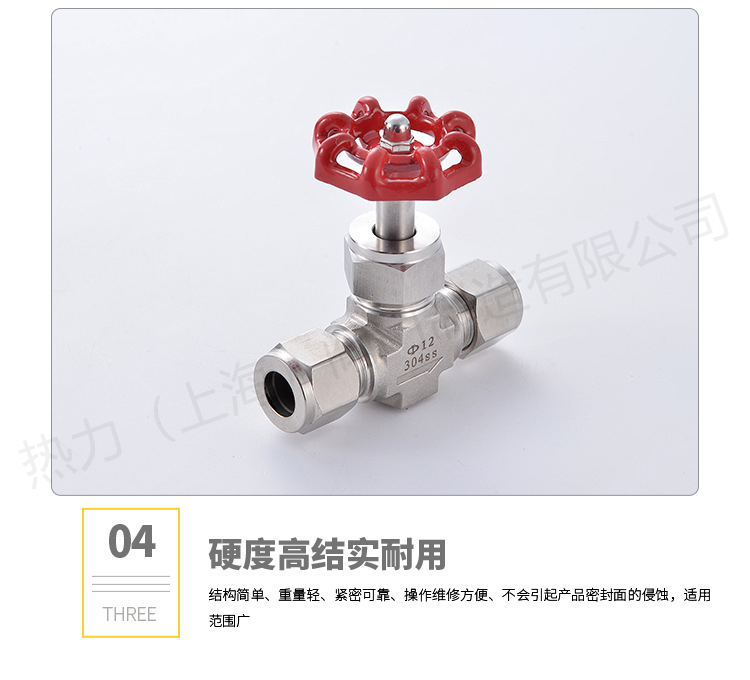

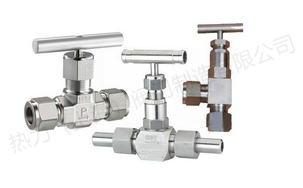

卡套针型阀
产品简介
产品名称： 卡套针型阀 产品型号： J91W 驱动方式： 手动 连接形式： 卡套 结构形式： 热锻压阀体 密封结构： 锥面密封 压力范围： 1.6MPa-32.0MPa 公称通径： DN3-12 常用材质： 铸钢,不锈
订购热线：15901990488
021-57520210
产品介绍
产品名称： 卡套针型阀   产品型号： J91W
  驱动方式： 手动   连接形式： 卡套
  结构形式： 热锻压阀体   密封结构： 锥面密封
  压力范围： 1.6MPa-32.0MPa   公称通径： DN3-12
  常用材质： 铸钢,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明
卡套针型阀,J91W卡套针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
公称压力：0.6Mpa﹑32Mpa适用温度：≤200℃≤425℃
适用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质。
 制造标准：GB/T12224-2005 JB/T7747-1995
卡套针型阀,J91W卡套针型阀工作原理：　　
在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。　　
1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。　　
2．接头本体的尖端向内挤压前卡套。　　
3．前卡套消除它的内径与管子外径间的公差。　　
4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。　　
5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。　　
6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。
卡套针型阀,J91W卡套针型阀性能规范及工况

卡套针阀型号 公称压力(MPa) 试验压力 (MPs) 工作压力(MPa) 工作温度(℃) 适用介质
壳体 密封（液） 密封（气）
J91W-16 1.6 2.4 1.76 0.6 1.6 p≤220℃ 油﹑水﹑气等多种非腐蚀性或腐蚀性介质
J91W-40 4.0 6.0 4.4 0.6 4.0
J91W-160 16.0 24.0 17.6 0.6 16.0 C≤425℃
J91W-320 32.0 48.0 35.2 0.6 32.0

卡套针型阀,J91W卡套针型阀零部件材料
序号 零件 材料 标准
1 手柄 1Cr18Ni9Ti
2 顶丝 SCM435 DIN916-1980
3 压盖 4Cr13 GB12233
*4 阀杆 316 GB12233
5 垫片 316 GB12233
*6 密封圈 RPTFE HG2-535
*7 导向座 316 GB12233
*8 衬垫、衬环 316 GB12233
*9 密封帽 RPTFE HG2-535
10 背母 316 GB12233
*11 阀体 316 GB12233
*12 前卡套 316L GB12233
13 后卡套 316 GB12233
14 螺帽 316 GB12233

卡套针型阀,J91W卡套针型阀连接尺寸

订购编号 连接管T d l L h H S W 安装孔径 最大闭合厚度
尺寸 OD
Kpa-1 1/8 3.17 1.5 23 60 13 50 4 32 14mm 4
Kpa-2 3mm 3mm 1.5 23 60 13 50 4 32 14mm 4
Kpa-3 4mm 4mm 1.5 23 60 13 50 4 32 14mm 4
Kpa-4 1/4 6.35mm 4.3 24.5 63 13 50 4 32 14mm 4
Kpa-5 6mm 6mm 1.3 24.5 63 13 50 4 32 14mm 4
Kpa-6 8mm 5mm 4.3 25 65 13 50 4 32 14mm 6.5
Kpa-7 3/8 9.52mm 6.3 26 67 13 50 4 32 14mm 6.5
Kpa-8 10mm 10mm 6.3 26 67 13 50 4 32 14mm 6.5
Kpa-9 1/2 12.7mm 6.3 26.5 73.5 16.5 58 4 45 19.2mm 6.5
Kpa-10 12mm 12mm 6.3 26.5 73.5 16.5 58 4 45 19.2mm 6.5

卡套针型阀,J91W卡套针型阀安装步骤：　　
第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。
第二步：在卡套螺母的6点位置做一标记。
第三步： 用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
