仪表阀丝扣·卫生级系列

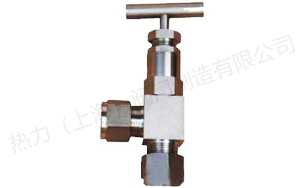

卡套角式针型阀
产品简介
产品名称： 卡套角式针型阀 产品型号： J94W 驱动方式： 手动 连接形式： 卡套 结构形式： 角式 密封结构： 锥面密封 压力范围： 1.6MPa-32.0MPa 公称通径： DN3-15 常用材质： 碳钢,不锈钢
订购热线：15901990488
021-57520210
产品介绍
产品名称： 卡套角式针型阀   产品型号： J94W
  驱动方式： 手动   连接形式： 卡套
  结构形式： 角式   密封结构： 锥面密封
  压力范围： 1.6MPa-32.0MPa   公称通径： DN3-15
  常用材质： 碳钢,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

卡套角式针型阀,J94W卡套角式针型阀本司生产的钢制双卡套式管接头具有连接牢﹑耐压能力高﹑密封性能好，安装检修方便﹑工作安全可靠等特点。

公称压力：0.6Mpa﹑32Mpa适用温度≤180℃≤470℃

适用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质。

产品选料：全部锻造体构造。

制造材料：WCB﹑SUS304﹑SUS316。

卡套角式针型阀,J94W卡套角式针型阀性能规范

J94W/H卡套角式针型阀的设计制造：GB/T 12224-1989，JB/T 7747-1995，连接形式：卡套式，结构特征：锥螺纹密封，阀门检验和试验：GB/T 13927-1992。

J94W卡套角式针型阀试验标准（单位Unit：MPa）


试验项目TESTITEM		 压力值PRESSURE VALVE
公称压力 Nominal Pressure 6.4
壳体试验 Shell Test 9.6
密封试验 Test 7.0
气压试验 Air Pressure Test 0.9
适用温度 Suitable Temperatue ≤180℃≤470℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods

J94W卡套角式针型阀型号与零部件材质


型号
TYPE		 阀体
BODY		 接头
TIE-IN		 阀杆
VALVE HANDLE		 螺帽
SCREW CAP		 填料
PACKING
J91H-64 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
J91W-64P 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite
W91W-64R 316SS 316SS 316SS 316SS 柔性石墨、四氟
Leslble graphite

J94W卡套角式针型阀外型与连接尺寸


Do		 D1 L H
Φ8 Φ70 38 92
Φ10 Φ70 38 92
Φ12 Φ70 39 92
Φ14 Φ70 40 94
Φ18 Φ80 42 100
