三片式气动球阀,气动不锈钢三片式球阀适用于压力≤1.6mpa-6.4mpa；≤180℃的，的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

三片式气动球阀,气动不锈钢三片式球阀技术参数：
气缸选配：
气缸形式： 双作用 单作用（弹簧复位式）
环境温度： -20℃-+80℃
气源压力： 双作用4～8bar、单作用5～8bar
附件选项 （可选）
回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源起稳压、过滤作用
手轮机构：在气源故障情况下，转动手轮机构，可实现手动开、关阀
电-气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
                      （注：电气定位器只有在阀门要需求调节功能才选配）
备注: 气缸参数请另参考所选配的气动执行器资料.

产品特点：
气动三片式球阀及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动气动三块式内螺纹、焊接、卡箍、接管焊接球阀（阀座F、N、P）压力PN16-64。

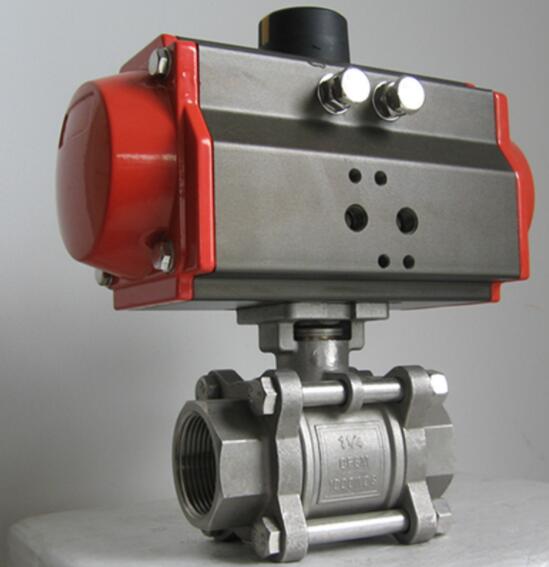

 三片式气动球阀实物图片

技术参数

 执行器参数

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列G型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
   1、齿轮式双活塞，输出力矩大，体积小。
   2、气缸选用铝金材料，重量轻、外形美观。
   3、可在顶部、底部安装手动操作机构。
   4、齿条式连接可调节开启角度、额定流量。
   5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
   6、IS05211标准连接为产品的安装更换提供了方便。
   7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

 零件材料
