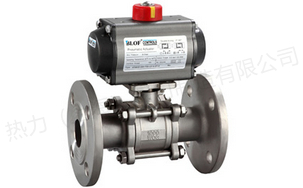

气动三片式法兰球阀
产品简介
产品名称: 气动三片式法兰球阀 产品型号: Q641F 驱动方式: 气动 连接形式: 法兰,螺纹 结构形式: 三片式 密封结构: 软密封 压力范围: 1.6MPa-6.4MPa 公称通径: DN15-200 常用材质:
订购热线:15901990488
021-57520210
产品介绍
产品名称: 气动三片式法兰球阀   产品型号: Q641F
  驱动方式: 气动   连接形式: 法兰,螺纹
  结构形式: 三片式   密封结构: 软密封
  压力范围: 1.6MPa-6.4MPa   公称通径: DN15-200
  常用材质: 不锈钢等   铭牌: 热力(上海)阀门制造有限公司品牌

产品说明

气动三片式法兰球阀,气动三片式高平台球阀,实现了远程智能控制。执行器有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门气动执行器采用拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

执行器型号
GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力
0.4~0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-20~+90℃
作用形式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

☆切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

☆气源处理附件:空气过滤减压阀、气源处理三联件。

气动三片式法兰球阀,气动三片式高平台球阀主要零件材料

序号NO

零件名称

材质

不锈钢

碳钢

1

螺栓

不锈钢SS304

碳钢

2

弹簧垫圈

不锈钢SS304

不锈钢SS304

3

螺母

不锈钢SS304

碳钢

4

阀盖

不锈钢CF8/CF8M

碳钢WCB

5

阀体

不锈钢CF8/CF8M

碳钢WCB

6

不锈钢CF8

不锈钢CF8

7

密封圈

PTFE

PTFE

8

阀杆

不锈钢SS316

不锈钢SS304

9

填料

PTFE

PTFE

10

压紧螺母

不锈钢SS304

不锈钢SS304

11

弹簧垫圈

不锈钢SS304

不锈钢SS304

12

螺母

不锈钢SS304

不锈钢SS304

13

手柄

不锈钢SS304

不锈钢SS304

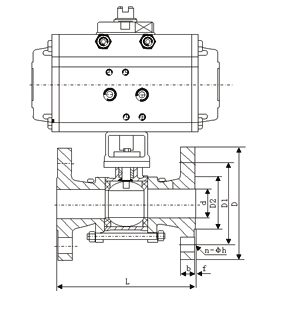

  外形结构图:

主要尺寸

SIZE

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

d

15

20

25

32

38

50

65

76

100

L

130

150

160

180

200

230

290

310

350

D

95

105

115

135

145

160

180

195

230

D1

65

75

85

100

110

125

145

160

190

D2

45

55

65

78

85

100

120

135

160

b

14

16

16

18

18

20

22

24

24

f

2

2

2

3

3

3

3

3

3

H

75

95

90

110

130

140

140

180

250

W

130

140

140

170

200

220

220

350

550

n-do

4-14

4-14

4-14

4-18

4-18

8-18

8-18

8-18

8-22
