仪表阀丝扣·卫生级系列

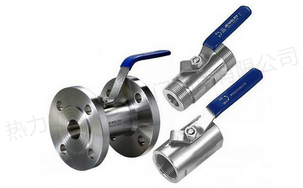

广式球阀
产品简介
产品名称： 广式球阀 产品型号： Q11F,Q21F,Q41F 驱动方式： 手动,电动,气动 连接形式： 螺纹,法兰 结构形式： 广式 密封结构： 软密封 压力范围： 1.6MPa-6.4MPa 公称通径： DN10-100 常用材质
订购热线：15901990488
021-57520210
产品介绍
  产品名称： 广式球阀   产品型号： Q11F,Q21F,Q41F
  驱动方式： 手动,电动,气动   连接形式： 螺纹,法兰
  结构形式： 广式   密封结构： 软密封
  压力范围： 1.6MPa-6.4MPa   公称通径： DN10-100
  常用材质： 碳钢,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

广式球阀,不锈钢广式球阀适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。广式球阀产品具有结构紧凑、外形精美、智能控制、性能卓越、品质优良、使用方便等诸多特点。广式球阀为手动操作转角为90°旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。

广式球阀,不锈钢广式球阀适用温度范围：-20～232℃～350℃

广式球阀,不锈钢广式球阀适用介质：水、油、气体某些腐蚀性液体

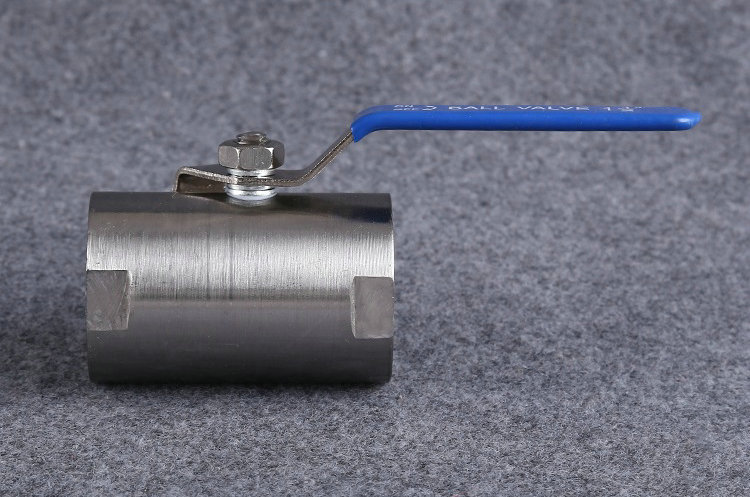

广式球阀,不锈钢广式球阀实物图

 主要零件材料

适用介质 阀体 球阀球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 A105、45 1Cr18/1Cr18Ni9Ti 不
锈
钢
SS304		 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

 Q11F广式内螺纹球阀主要尺寸

公称通径 管螺纹 尺寸mm 重量WTg
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200

Q21F广式外螺纹球阀主要尺寸

公称直径 尺寸（mm）
d L L1 M Lo Q61对焊接头总长
6 8 85 15 20×1.5 110 166
10 10 85 16 24×1.5 110 166
15 10 85 18 30×2 110 172
20 13 90 18 36×2 110 187
25 17 100 20 42×2 110 227
32 22 120 20 52×2 150 235
40 25 135 25 60×3 150 255
50 32 140 25 72×3 150 291

Q41F法兰广式球阀主要尺寸

公称通径 d d2 L D D1 D2 b f Z-d1 H W
DNmm in
15 1/2 10 15 92 95 65 45 14 2 4-14 60 110
20 3/8″ 12.6 20 106 75 105 55 14 2 4-14 65 110
25 1″ 17 24 109 85 115 65 16 2 4-14 70 110
32 1 1/4″ 22 32 126 100 135 78 16 2 4-18 85 145
40 1 1/2″ 25 38 136 110 145 85 16 3 4-18 90 145
50 2″ 32 46 154 125 160 100 18 3 4-18 98 177
65 2 1/2″ 44 60 170 145 180 120 20 3 8-18 110 190
80 3″ 50 72 195 160 195 135 22 3 8-18 130 240
100 4″ 65 92 215 180 215 155 22 3 8-18 150 260

 广式球阀,不锈钢广式球阀参数尺寸图:
