仪表阀丝扣·卫生级系列

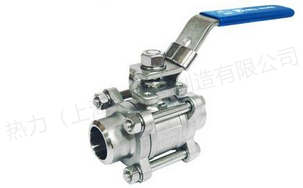

承插焊球阀
产品简介
产品名称： 承插焊球阀 产品型号： Q61F 驱动方式： 手动,电动,气动 连接形式： 承插焊 结构形式： 三片式 密封结构： 软密封,硬密封 压力范围： 1.6MPa-32MPa 公称通径： DN6-100 常用材质
订购热线：15901990488
021-57520210
021-57520210
产品介绍
| 产品名称： | 承插焊球阀 | 产品型号： | Q61F |
| 驱动方式： | 手动,电动,气动 | 连接形式： | 承插焊 |
| 结构形式： | 三片式 | 密封结构： | 软密封,硬密封 |
| 压力范围： | 1.6MPa-32MPa | 公称通径： | DN6-100 |
| 常用材质： | 碳钢,锻钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
承插焊球阀,三片式承插焊球阀适用稳定范围:-20～180℃～350℃公称压力:1.6-32MPa球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

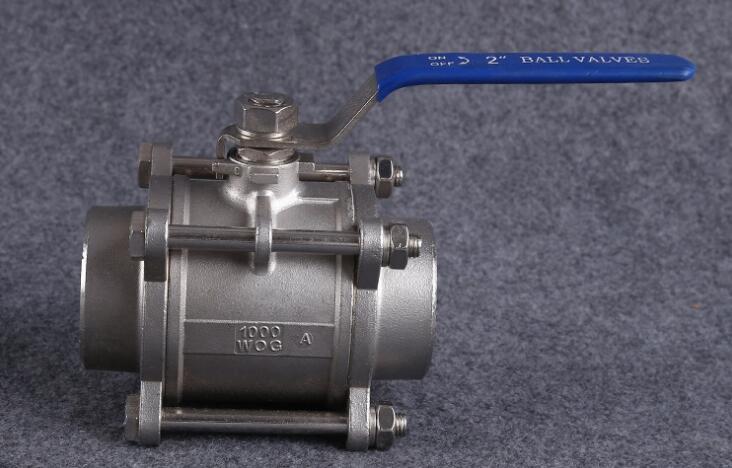

承插焊球阀实物图
产品特征
| 公称压力 | 适用稳定范围 | 适用介质 | 承插焊标准SW |
| 1.6-6.4MPa | -20～232℃～350℃ | 水、油、气及某些腐蚀性液体（W。O。G） | GB12224.ANSIB16.25 |
主要零件材料
| 零件名称 | 材质 | |
| 阀体 | 不锈钢CF8M | 碳钢WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 螺母 | 不锈钢SS304 | FCD45 |
| 垫圈 | 不锈钢SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 | B7 |
| 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不锈钢SS304 | 不锈钢SS304 |
承插焊球阀,三片式承插焊球阀参数尺寸图:
