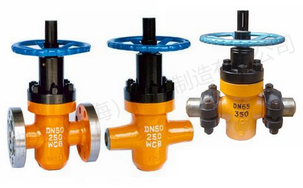

产品型号：ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公称通径：DN25-DN300
公称压力：16Mpa-42Mpa
适用温度：-30℃-125℃
适用介质：水、油品、天然气等
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
传动方式：手动，蜗轮
设计标准：GB/T19672；API 6D
结构长度：GB/T 19672；API 6D
连接法兰：GB/T 9113；ASME B16.5
试验检验：JB/T 9092；AIP 598

①采用浮动阀座，双向启闭，密封可靠，启闭灵活。
②闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
③阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆处采用复合填料，多重密封，使得密封可靠，摩擦力小。
④关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
⑤由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。
⑥开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

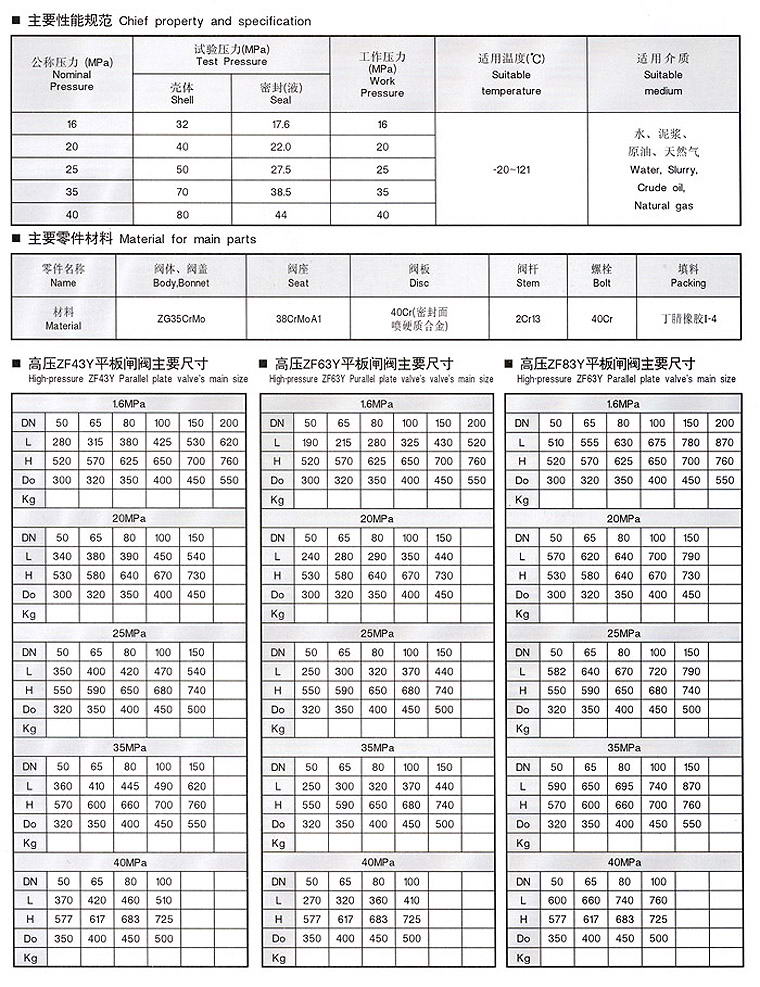

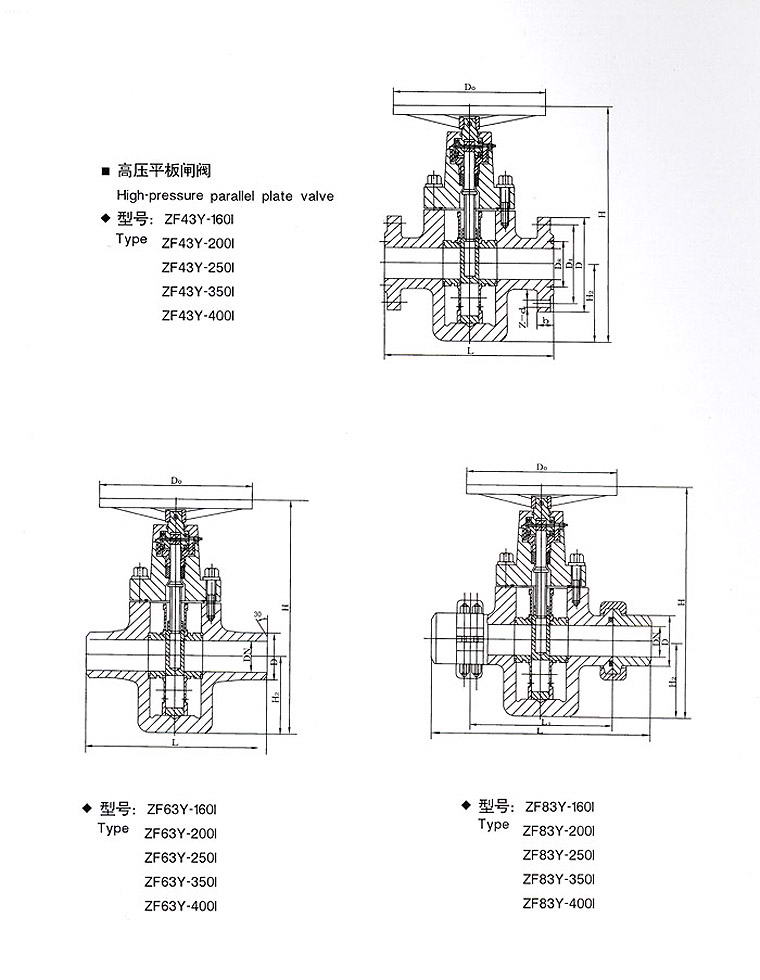

高压平板闸阀尺寸；
