闸阀系列

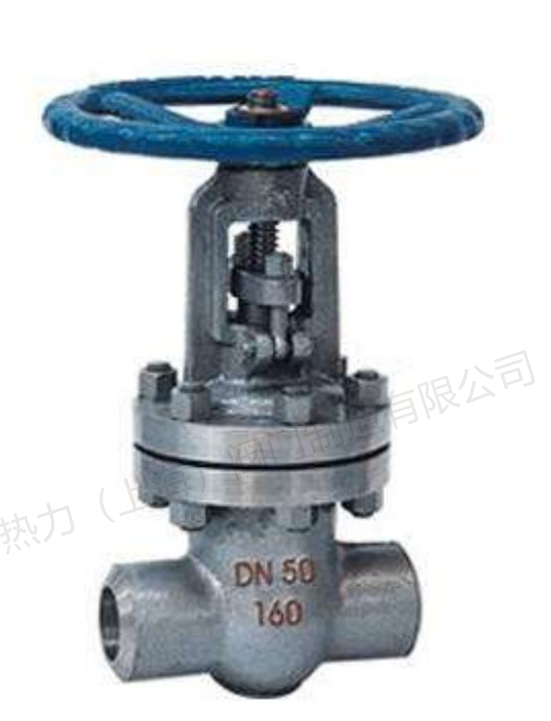

Z61H/Y/W承插焊楔式闸阀
产品简介
产品说明 Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀 ：手动、承插焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不锈钢（
订购热线：15901990488
021-57520210
产品介绍

产品说明

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀：手动、承插焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不锈钢（Z61H-100P~160P Z61W-100P~160P），公称压力 PN100~PN160，阀体材料为碳素钢（Z61H-100~160）、不锈钢（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金钢（Z61Y-100~160 Z61Y-100I~160I）的闸阀。

产品性能参数

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z61H-100~160 100~160 10.0~16.0 ≤425 水、蒸汽、油品
Z61H-100P~160P
Z61Y-100~160
Z61W-100P~160P ≤150 弱腐蚀性介质
Z61Y-100P~160P
Z61Y-100I~160I ≤550 蒸汽、油品



Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀零部件材料
型号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z61H-100~160 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨或柔性石墨
Z61H-100P~160P 铬镍钛不锈钢 铬不锈钢
Z61Y-100~160 Cr5Mo 堆焊硬质合金
Z61W-100P~160P 铬镍钛不锈钢 铬镍钛不锈钢 本体材料 聚四氟乙烯
Z61Y-100P~160P 堆焊硬质合金
Z61Y-100I~160I 铬钼合金钢 铬钼合金钢 堆焊硬质合金 柔性石墨



Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 C H H1 D0 重量/kg
15 90 36 22.5 10 230 250 140 3.9
20 110 44 28.5 11 260 288 160 5.6
25 120 52 34.5 12 280 310 160 8
32 130 62 43 14 312 350 200 12
40 150 70 49 15 350 395 240 16
50 170 90 61 16 382 440 280 22
