闸阀系列

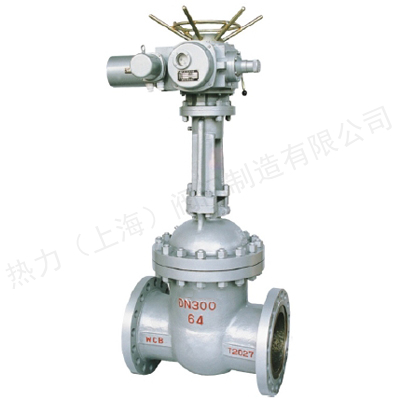

电动楔式闸阀Z941H
产品简介
电动楔式闸阀 概述 热力阀门电动楔式闸阀是一种做直线运动的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此阀门操作简单是一种最常见的启闭阀，它利用闸板的上下工作
订购热线：15901990488
021-57520210
产品介绍

电动楔式闸阀 概述

热力阀门电动楔式闸阀是一种做直线运动的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此阀门操作简单是一种最常见的启闭阀，它利用闸板的上下工作来接通和关断管道中的流体介质。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

电动楔式闸阀 阀特点及应用范围

1、 流体阻力小，密封面受介质的冲刷和侵蚀小（闸板开启度高）

2、开启较有力，密封性能好，介质流向不受限制，不拢流，不降压力。

3、形体简单，制造工艺性好，使用范围广。

4、闭阀所需力矩较小。

电动楔式闸阀 技术参数和性能指标

型号规格 额定转矩 (N.m) 公称推力 (KN) 最大阀杆直径 (mm) 最大转圈数(圈) 手动 速比 输出转数(r/min) 电机
型号 功率 (KW) 电流 (A)
Z5 50 20 28 10 1:1 12 YDF112 0.12 0.7
Z10 100 40 28 50 1:1 24 YDF212 0.25 1.3
36 YDF221 0.37 1.6
Z15 150 40 28 50 1:1 24 YDF221 0.37 1.6
36 YDF222 0.55 2.4
Z20 200 100 40 50 1:1 18 YDF221 0.37 1.6
Z30 300 100 40 50 1:1 18 YDF222 0.55 2.4
Z45 450 150 48 120 1:1 24 YDF311 1.1 3.4
20:1 36 YDF312 1.5 4.5
Z60 600 150 48 120 1:1 24 YDF312 1.5 4.5
　 　 　 　 　 20:1 36 YDF321 2.2 6.5
Z 90 900 200 60 120 1:1 24 YDF321 2.2 6.5
25:1 36 YDF322 3 9
Z120 1200 200 60 120 1:1 24 YDF322 3 9
25:1
Z180 1800 325 70 150 25:1 24 YDF411 4 11
36 YDF412 5.5 14
Z250 2500 325 70 150 25:1 24 YDF412 5.5 14
Z250 3500 700 78 120 25:1 18 YDF421 7.5 19
Z500 5000 700 78 120 25:1 18 YDF422 10 26

电动楔式闸阀 连接尺寸

Z941H—16C　Z941Y—16P　Z941Y—16R　Z941Y—16I　　　　　　　　　　　　　　　　　　　　　　　　（1.6MPa）

公称 通径 DN(mm)
尺 寸(mm)
 重量 (kg)
L D D1 D2 b Z—Φd D3 H L1 L2 Do
40 240 145 110 85 16 4-Φ18 　 　 　 　 　 　
50 250 160 125 100 16 4-Φ18 165 574 170 308 400 106
65 265 180 145 120 18 4-Φ18 　 625 　 　 　 　
80 280 195 160 135 18 8-Φ18 205 665 170 308 400 126
100 300 215 180 155 20 8-Φ18 232 756 170 349 400 136
125 325 245 210 185 22 8-Φ18 232 756 325 411 250 145
150 350 280 240 210 24 8-Φ23 335 758 325 411 250 210
200 400 335 295 265 26 12-Φ23 400 1074 460 276 250 310
250 450 405 355 320 30 12-Φ25 475 1269 530 353 360 455
300 500 460 410 375 30 12-Φ25 530 1514 545 368 360 560
350 550 520 470 435 34 16-Φ25 610 1750 577 426 400 885
400 600 580 525 485 36 16-Φ30 710 1900 617 445 400 1120
450 650 640 585 545 40 20-Φ30 　 2070 　 　 400 1320
500 700 705 650 608 44 20-Φ34 800 2240 408 573 400 1516

Z941H—25　Z941Y—25P　Z941Y—25R　Z941Y—25I　　　　　　　　　　　　　　　　　　　　　　　　（2.5Mpa）

公称 通径 DN(mm)
尺 寸(mm)
 重量 (kg)
L D D1 D2 b Z—Φd D3 H L1 L2 Do
40 240 145 110 85 18 4-Φ18 　 　 　 　 　 　
50 250 160 125 100 20 4-Φ18 165 378 197 363 400 110
65 265 180 145 120 22 4-Φ18 185 378 197 363 400 116
80 280 195 160 135 22 4-Φ18 213 580 197 363 400 135
100 300 230 190 160 24 8-Φ23 260 770 325 381 250 149
125 325 270 220 188 28 8-Φ25 295 885 325 381 250 192
150 350 300 250 218 30 8-Φ25 335 950 325 381 250 216
200 400 360 310 278 34 12-Φ25 400 1090 325 381 250 286
250 425 425 370 332 36 12-Φ30 475 1290 325 441 250 366
300 450 485 430 390 40 16-Φ30 530 1510 408 475 360 658
350 550 550 490 448 44 16-Φ34 610 1710 408 505 360 774
400 600 610 550 505 48 16-Φ34 710 1922 445 558 400 989
450 650 660 600 555 50 20-Φ34 　 2080 　 　 　 　
500 700 730 660 610 52 20-Φ41 　 2260 　 　 　 　
600 800 840 770 718 56 20-Φ41 　 2750 　 　 　 　
700 900 955 875 815 60 24-Φ48 　 3590 　 　 　 　
800 1000 1070 990 930 64 24-Φ48 　 4300 　 　 　 　

Z941H—40　Z941Y—40P　Z941Y—40R　Z941Y—40I　　　　　　　　　　　　　　　　　　　　　　　　　(4.0Mpa)

公称 通径 DN(mm)
尺 寸(mm)
 重量 (kg)
L D D1 D2 b Z—Φd D3 H L1 L2 Do
40 240 145 110 85 76 4-Φ18 18 　 　 　 　 60
50 250 160 125 100 88 4-Φ18 20 480 　 　 　 77
65 280 180 145 120 110 8-Φ18 22 595 　 　 　 86
80 310 195 160 135 121 8-Φ18 22 690 　 　 　 140
100 350 230 190 160 150 8-Φ23 24 760 　 　 　 160
125 400 270 220 188 176 8-Φ25 28 830 　 　 　 260
150 450 300 250 218 204 8-Φ25 30 910 　 　 　 300
200 550 375 320 282 260 12-Φ30 38 1150 　 　 　 320
250 650 445 385 345 313 12-Φ34 42 1366 577 426 400 595
300 750 510 450 408 364 16-Φ34 46 1580 617 401 400 800
350 850 570 510 465 422 16-Φ34 52 1750 621 595 500 1320
400 950 655 585 535 474 16-Φ41 58 2035 712 430 400 1870
500 1150 755 670 612 575 20-Φ48 62 2423 712 430 400 2350

Z941H—64　Z941Y—64P　Z941Y—64R　Z941Y—64I　　　　　　　　　　　　　　　　　　　　　　　　　(6.4Mpa)

公称 通径 DN(mm)
尺 寸(mm)
 重量 (kg) 　
L D D1 D2 b Z—Φd D3 H L1 L2 Do
50 250 175 135 105 88 4-Φ23 26 574 381 325 250 87
65 280 200 160 130 110 8-Φ23 28 688 　 　 　 94
80 310 210 170 140 121 8-Φ23 30 662 381 325 250 138
100 350 250 200 168 150 8-Φ25 32 772 381 325 250 190
125 400 295 240 202 176 8-Φ30 36 1050 407 573 320 310
150 450 340 280 240 204 8-Φ34 38 1000 411 325 250 327
200 550 405 345 300 260 12-Φ34 44 1293 407 613 320 420
250 650 470 400 350 313 12-Φ41 48 1450 617 455 400 722
300 750 530 460 412 364 16-Φ41 54 1685 534 780 500 790
350 850 595 525 475 422 16-Φ41 60 1875 534 780 500 1100
400 930 670 585 525 474 16-Φ48 66 2040 937 430 400 2040
500 1150 800 705 640 576 20-Φ54 70 2600 937 430 400 2630

Z941H—100　Z941Y—100P　Z941Y—100R　Z941Y—100I　　　　　　　　　　　　　　　　　　　　　　(10.0Mpa)

公称 通径 DN(mm)
尺 寸(mm)
 重量 (kg)
L D D1 D2 D8 b f Z-Φd H
50 250 195 145 112 85 28 　 4-Φ25 680 150
65 280 220 170 138 110 32 　 8-Φ25 730 180
80 310 230 180 148 115 34 3 8-Φ25 795 190
100 350 265 210 172 145 3 3 8-Φ30 880 300
125 400 310 250 210 175 42 3 8-Φ34 943 　
150 450 350 290 250 205 46 3 12-Φ36 1234 400
200 550 430 360 312 265 54 3 12-Φ41 1339 484
250 650 500 430 382 320 60 3 12-Φ41 1470 803
300 750 585 500 442 375 70 4 16-Φ41 1830 　
350 850 655 560 498 422 76 4 16-Φ54 2185 1510

Z941H—160　Z941Y—160I　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(16.0Mpa)

公称 通径 DN(mm)
尺 寸(mm)
 重量 (kg)
L D D1 D2 D8 b f Z-Φd H
50 300 215 165 132 95 36 　 8-Φ25 700 180
65 340 245 190 152 110 44 　 8-Φ30 750 230
80 390 260 205 168 130 46 3 8-Φ30 815 250
100 450 300 240 200 160 48 3 8-Φ34 860 390
125 525 355 285 238 190 60 3 8-Φ41 970 450
150 600 390 318 270 205 66 3 12-Φ41 1224 748
200 750 480 400 345 275 78 3 12-Φ48 1490 1073

Z941H—200　Z941Y—200I　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(20.0Mpa)

公称 通径 DN(mm)
尺 寸(mm)
 重量 (kg)
L D D1 D2 D8 b f Z-Φd H
50 350 210 160 128 95 40 3 8-Φ27 712 　
65 410 260 203 165 110 48 3 8-Φ30 765 　
80 470 290 230 190 160 54 3 8-Φ30 850 　
100 550 360 292 245 190 66 3 8-Φ34 980 　
125 650 385 318 270 205 76 3 12-Φ41 1080 　
150 750 440 360 305 240 82 3 12-Φ48 1140 　

Z941Y—250　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(25.0Mpa)

公称 通径 DN(mm)
尺 寸(mm)
 重量 (kg)
L D D1 D2 D8 b f Z-Φd H
200 950 485 400 　 260 100 3.5 12-Φ42 1820 1619

备注：如用户需要,本厂可提供其他的转速
