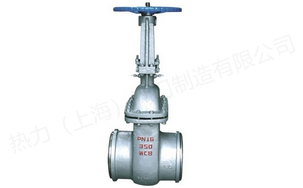

产品名称: | 水封闸阀 | 产品型号: | DSZ64H/Y,DSZ41H |
驱动方式: | 手动,电动 | 连接形式: | 焊接,法兰 |
结构形式: | 双闸板 | 密封结构: | 水密封 |
压力范围: | 1.0-32.0MPa | 公称通径: | DN50-600 |
常用材质: | 铸钢、不锈钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |

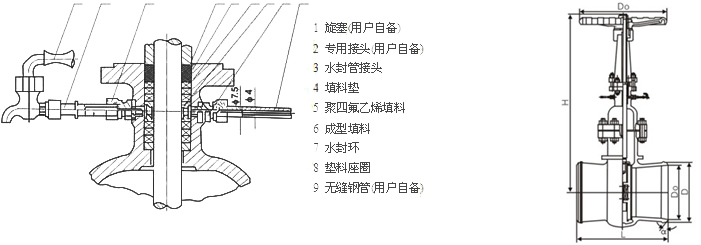

水封闸阀,DSZ64H/Y水封闸阀本产品的阀盖填料室具有水密封结构,当接口通入压力0、6-1MPa 的水时,可使系统与 大气隔离,
保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便,使用寿命长
4 、在管路上坐启闭装置用,必须处于全开或半开状态,不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种,驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0MPa ,工作温度 ≦ 425℃ ,工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用,
尤其适用于火电厂汽机真空冷凝系统。
水封闸阀,DSZ64H/Y水封闸阀设计和制造标准:
设计与制造:GB12234,API6D,ANSI/ASME16.5

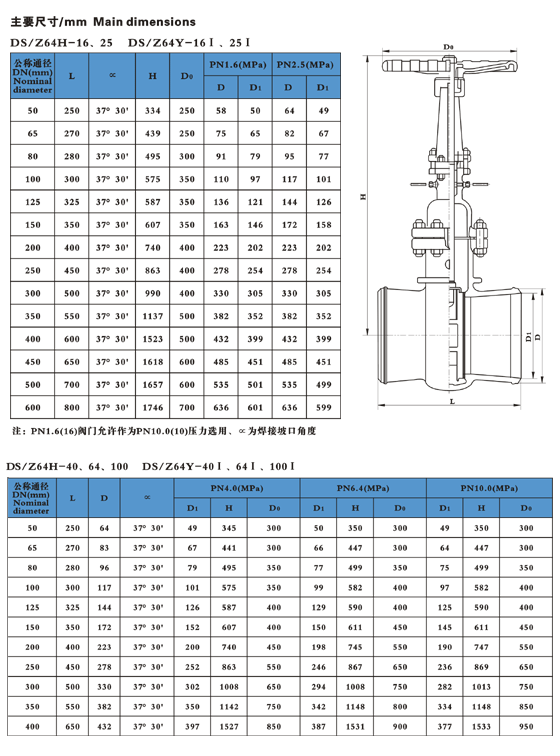

水封闸阀尺寸: |
主要连接外形和尺寸 |
单位:mm
|
通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
H | 620 | 714 | 765 | 840 | 852 | 875 | 1015 | 1225 | 1371 | 1507 | 1912 |
