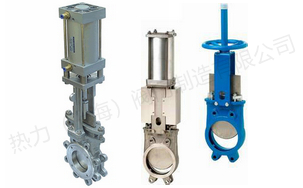

产品名称: | 气动刀闸阀 | 产品型号: | PZ673X,PZ673F,PZ673H,PZ673Y |
驱动方式: | 气动,电动,手动 | 连接形式: | 法兰,对夹式 |
结构形式: | 刀型 | 密封结构: | 硬密封,软密封,单面密封,双面密封 |
压力范围: | PN10 PN16 150LB | 公称通径: | DN50- DN1200 |
常用材质: | 铸铁,WCB,不锈钢,双相钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
气动刀闸阀,气动插板阀是生产过程控制阀门的重要品种之一。通过配用电磁阀可完成开关控制,配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材质。气动刀闸阀,气动插板阀特别适合造纸行业、化工、煤炭、污水、制糖等行业。
气动刀闸阀,气动插板阀可选附件
1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。
2、接近开关。
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
气动刀闸阀,气动插板阀产品特点 | ||
1、阀门采用整体式设计,,流体阻力小,操作灵活方便。 |
||
气动刀闸阀,气动插板阀设计标准 |
||
|
规格参数
尺寸范围: |
DN50~600mm NPS 2”-24” (大口径按需定制) |
最大工作压力: |
DN50~DN250: 10Bar NPS2~NPS10:150Psi DN300~DN450: 7Bar NPS12~NPS18:90Psi DN500~DN600: 4Bar NPS20~NPS24:60Psi |
使用温度: | -29...+800℃ |
密封等级: |
硬密封IV级密封 软密封VI级密封 *试压标准参照 MSS SP-81 |
阀体材质: |
铸钢, 不锈钢, 特殊材质 |
阀芯/阀杆材质: | 不锈钢硬化处理, 特殊材质硬化处理 |
阀座材质: |
不锈钢硬化处理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C) |
结构长度: | MSS SP-81 |
法兰标准: |
GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
应用范围: |
制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等 |
产品特点:
1. 阀体:
a) 刀闸阀采用整体式结构,超薄阀体,全通径流量,最大程度避免了介质外漏,流量损失,并且便于安装使用。
b) 阀体流道底部采用固定导向爪来固定闸板,取代了沟槽设计,从而避免了介质积存导致阀门关闭时产生卡渣现象。
2. 阀芯:
a) 闸板底部采用刀型圆弧设计,因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。
b) 闸板采用PTFE点式导向,摩擦力小,避免了对闸板造成损伤。
c) 闸板厚度可以根据实际管道压力进一步加厚。
3. 阀座:
a) 阀门采用了可更换式阀座设计(非本体式密封),密封面磨损后只需更换阀座,大大方便了阀门后期的维护,延长了阀门的使用寿命,从而降低了设备成本。
b) 可更换式阀座设计采用阀座盖对阀座进行固定预紧,当阀座密封面密封不严,通过对阀座压盖固定螺丝进行调整可以改善密封效果。
4. 其他:
a) 双轴承设计大大减小了阀门的扭矩,便于阀门的启闭。
