| 产品名称： | 日标闸阀 | 产品型号： | Z41W |
| 驱动方式： | 手动,气动,电动 | 连接形式： | 法兰 |
| 结构形式： | 楔式 | 密封结构： | 硬密封,软密封 |
| 压力范围： | 10K-20K | 公称通径： | DN15-500 |
| 常用材质： | 铸铁,铸钢, 不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
日标闸阀,JIS日标法兰闸阀适用于JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、酸类、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

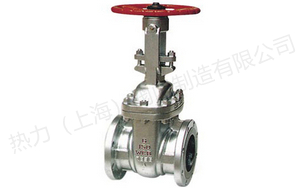

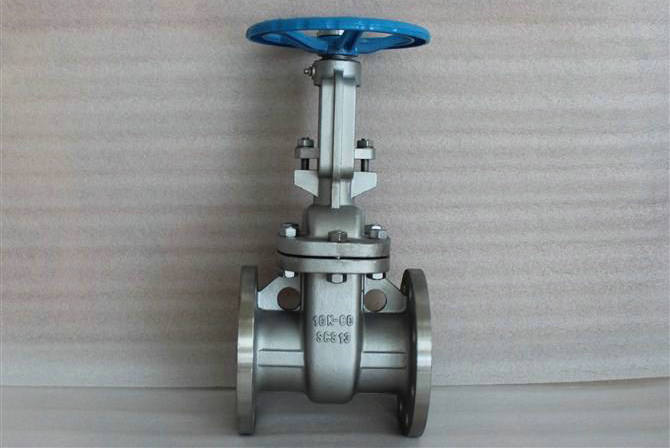

日标闸阀,JIS日标法兰闸阀实物图片
标准规范：
|
设计与制造 |
结构长度 |
连接法兰 |
压力-温度等级 |
试验与检验 |
|
API600 |
ANSI B16.10 |
ANSI B16.5、 |
ANSI B16.34 |
API598 |
主要零件材料及适用工况：
|
主 |
阀体、阀盖、闸板 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
|
密封面 |
Cr13 |
本体(W)或硬质合金(Y) |
|||||
|
阀杆及内件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
|
|
填 料 |
柔性石墨 |
||||||
|
垫 片 |
不锈钢缠绕垫片 |
||||||
|
适用工况 |
适用介质 |
水、蒸汽、 |
硝酸等腐蚀性介质 |
强氧化性 |
醋酸等腐蚀性介质 |
||
|
适用温度 |
-29～425 ℃ |
-40～500 ℃ |
|||||

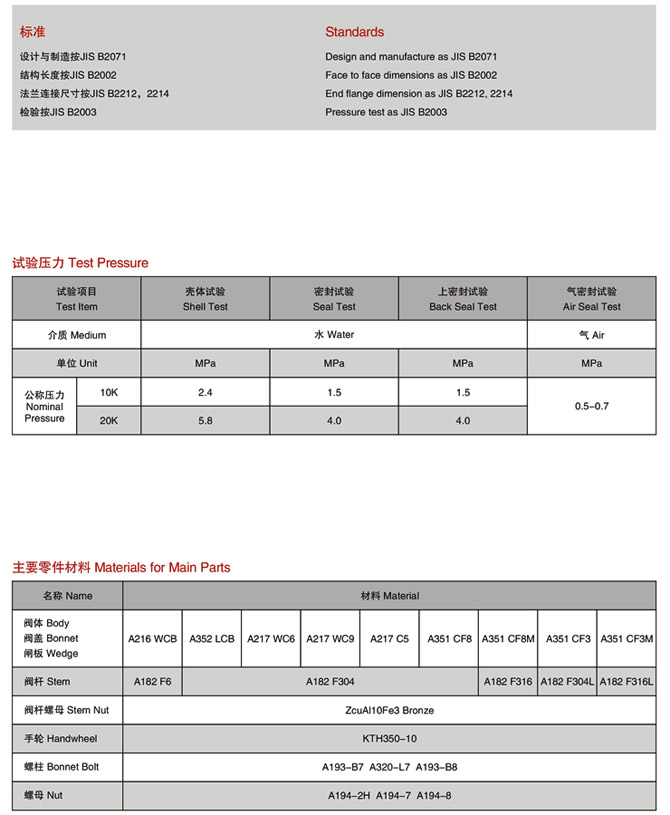

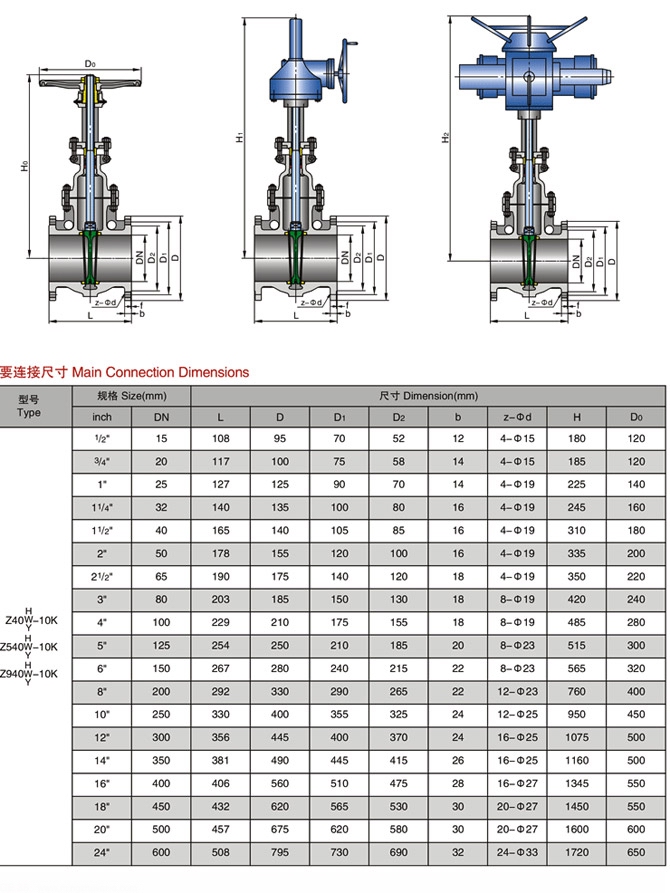

Z41H-10K,Z41H-20K日标钢制闸阀标准：
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
JIS B2073 B2083 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2073 B2083 |
JIS B2003 |
