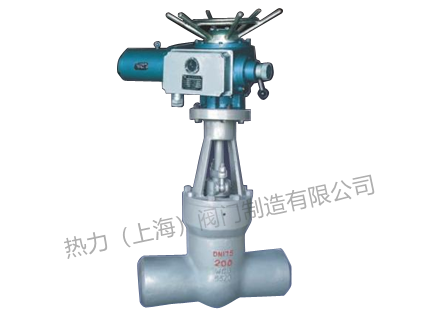

- 高温高压电动焊接闸阀
- 产品概述
- 产品特点
电动切换
◆执行标准
|
产品规范
|
设计规范 |
结构长度 |
焊接坡口 |
试验与检验 |
压力-温度 |
|
JB/T3595 |
GB/T12221 GB/T15188.1 |
JB/T3595 |
JB/T3595 |
JB/T3595 |
◆性能规范
|
产品型号 |
公称压力PN |
试验压力(MPa) |
工作压力(MPa) |
工作温度（℃） |
适用介质 |
|
|
强度试验
|
密封试验/上密封
|
|||||
|
Z961/0/2Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽
|
|
Z961/0/2-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
|
Z961/0/2Y-P54lOO |
- |
30.7 |
12.5 |
P5410 |
≤540 |
蒸汽 |
|
Z96〇Y-P54170 |
- |
50.7 |
21.3 |
P5417 |
≤540 |
|
- 产品材料表
◆主要零件材料
|
零件名称 |
材料牌号
|
||||
|
阀体 |
WCB |
WC6 |
WC9 |
||
|
阀板 |
WCB |
WC6 |
WC9 |
||
|
阀盖 |
25 |
12Cr1MoVA |
|||
|
阀杆 |
38CrMoAIA |
20Cr1MoVA |
|||
|
阀座 |
|
12Cr1MoVA |
|||
|
密封环 |
S软裥(增强柔性石磨） |
S软钢 |
F软钢 |
||
|
填料 |
增强柔性石墨 |
||||
|
支架 |
WCB或 orWC6
|
||||
|
阀杆螺母 |
45(ZCuZn25a16Fe3Mn3)、ZQA19-4
|
||||
|
四开环 |
20Cr1Mo1VA
|
||||

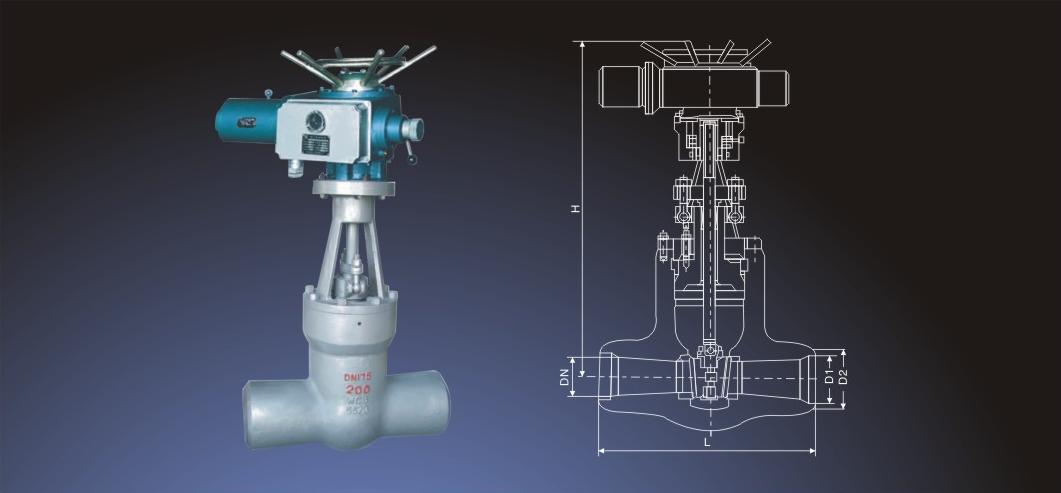

- 产品参数
|
型号
|
DN（mm）
|
L
|
D1
|
D2
|
WT(kg)
|
|
Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V
|
150 |
650 |
164 |
200 |
420 |
|
175 |
750 |
186 |
223 |
526 |
|
|
200 |
800 |
200 |
262 |
550 |
|
|
225 |
850 |
233 |
282 |
595 |
|
|
250 |
950 |
275 |
325 |
1210 |
|
|
300 |
1200 |
312 |
380 |
2100 |
|
|
Z962H-250 Z960Y-250 Z962Y-P54140V Z960Y-P54140V
|
150 |
700 |
150 |
200 |
420 |
|
175 |
750 |
176 |
223 |
530 |
|
|
200 |
800 |
200 |
262 |
560 |
|
|
225 |
850 |
220 |
282 |
600 |
|
|
250 |
950 |
265 |
325 |
1220 |
|
|
300 |
1194 |
305 |
380 |
2120 |
|
|
Z960Y-320 Z960Y-P57170V
|
150 |
700 |
150 |
200 |
615 |
|
175 |
750 |
170 |
225 |
680 |
|
|
200 |
800 |
200 |
262 |
695 |
|
|
225 |
850 |
207 |
283 |
700 |
|
|
250 |
950 |
250 |
325 |
1460 |
|
|
300 |
1245 |
265 |
377 |
2650 |
