U41SM软密封柱塞阀
产品简介

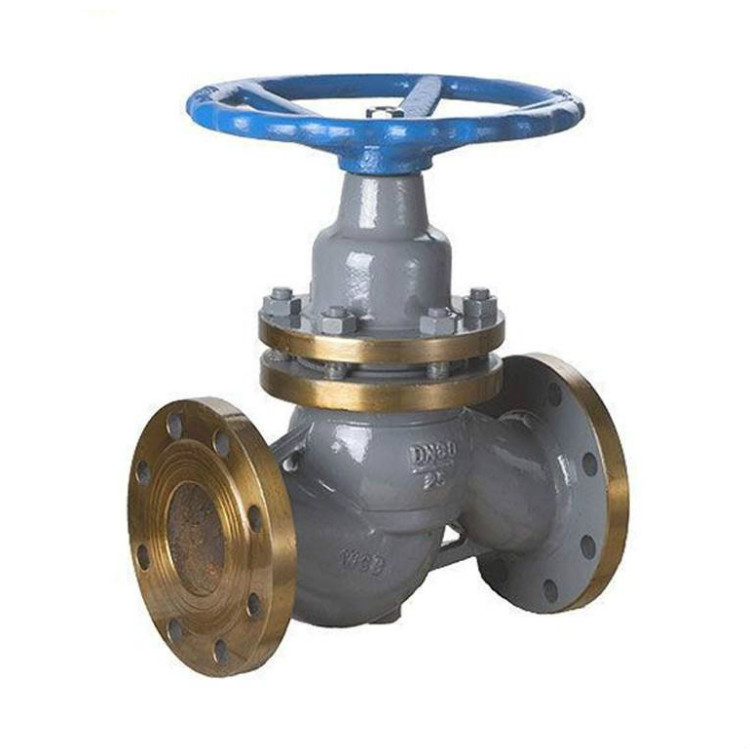

法兰柱塞阀 结构及特点 柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与
订购热线：15901990488
021-57520210
产品介绍
法兰柱塞阀结构及特点
     柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。
法兰柱塞阀安装和维修
●本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
●经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
●在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。
法兰柱塞阀的阀体材料



铸钢
铸铁
不铁钢
含钼不铁钢
WCB
HT200
CF8（304）
CF8M（316）



法兰柱塞阀的密封圈材料



上密封圈材料
下密封圈材料
四氟乙烯加柔性石墨（PTFE）
四氟乙烯加柔性石墨（PTFE）

法兰连接柱塞阀的主要结构尺寸

1.6MPa        U41SM-16Z           U41SM-16C               U41SM-16P/R
公称通径 DN(mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
主要外
形尺寸
及连接
尺寸
(mm)
L
130
150
160
180
200
230
290
310
350
400
480
600
650
698
787
D
95
105
115
135
145
160
180
195
215
245
280
335
405
460
520
D1
65
75
85
100
110
125
145
160
180
210
240
295
355
410
470
D2
45
55
65
78
85
100
120
135
155
185
210
265
320
375
435
b
14
14
14
16
16
16
18
20
20
22
24
26
30
30
34
Z-φd
4-φ14
4-φ14
4-φ14
4-φ18
4-φ18
4-φ18
8-φ18
8-φ18
8-φ18
8-φ18
8-φ23
12-φ23
12-φ25
12-φ25
16-φ25
H
133
140
165
180
200
226
267
300
340
388
410
498
580
985
110
重量
kg
3.6
4.5
6
8.8
12
16
22
30
42
62
88
155
240
330
540
