柱塞阀、旋塞阀系列
柱塞截止阀
产品简介
 产品名称 ： 高压金属密封柱塞阀 产品型号 ： UJ41Y(H) 驱动方式 ： 手动 连接形式 ： 法兰 结构形式 ： 直流式 密封材料 ： 硬质合金、不锈钢 压力范围 ： 1.6～4.0 MPa 公称通径 ：
订购热线：15901990488
021-57520210
产品介绍

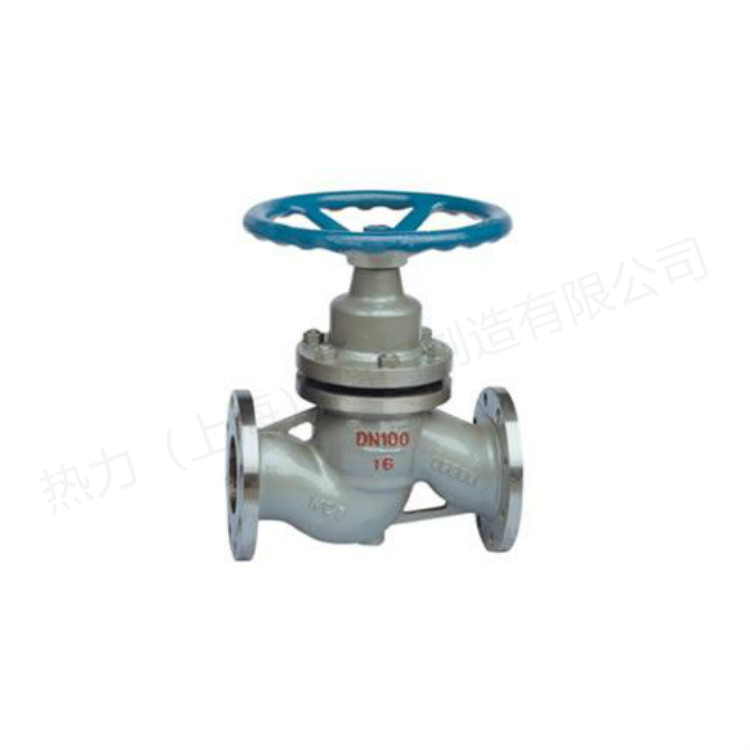

 产品名称： 高压金属密封柱塞阀   产品型号： UJ41Y(H)
  驱动方式： 手动   连接形式： 法兰
  结构形式： 直流式   密封材料： 硬质合金、不锈钢
  压力范围： 1.6～4.0MPa   公称通径： DN15-DN400
  常用材质： 碳钢、不锈钢   技术咨询： 021-57520210





热力（上海）阀门制造有限公司是国内著名〖UJ41Y(H)高压金属密封柱塞阀〗制造商，也是国内大型【柱塞阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖UJ41Y(H)高压金属密封柱塞阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

UJ41Y(H)高压金属密封柱塞阀介绍

一、UJ41Y(H)高压金属密封柱塞阀产品概述

高压金属密封柱塞阀UJ41Y(H)

UJ41Y(H)高压金属密封柱塞阀UJ41Y(H)依靠截止阀的原理，阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。直流式柱塞阀通过中柱与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。
UJ41H-16C性能规范：
公称压力（PN）：1.6Mpa
低压气密封试验压力：0.6Mpa
强度试验压力（PT）：2.4Mpa
适用介质：蒸汽、油品、水

UJ41H（Y）-25性能规范：
公称压力（PN）：2.5-4Mpa
低压气密封试验压力：0.6Mpa
强度试验压力（PT）：3.75-6Mpa
适用介质：蒸汽、油品、水

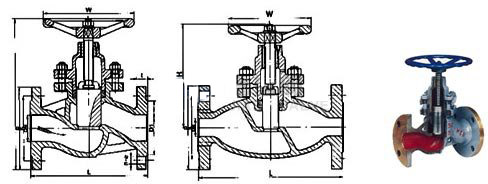

二、UJ41Y(H)高压金属密封柱塞阀主要连接、结构尺寸

DN(mm)
尺寸（mm）		 UJ41H-16C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914
H 170 190 210 250 270 300 340 380 420 450 540 640 740 850 970 1100
W 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
K 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D1 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485
t 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36
n-φ 4-14 4-14 4-18 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30
重量（千克） 3．5 4．5 5．5 8 11．5 15 21 30 42 55 90 142 210 290 500



DN(mm)
尺寸（mm）		 UJ41H（Y）-25C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914
H 170 190 200 230 260 280 300 370 400 420 510 590 710 830 950 1080
W 100 100 120 140 160 180 200 240 270 310 340 400 520 540 780 900
D 95 105 115 135 145 160 180 195 230 270 200 375 445 510 570 655
K 65 75 85 100 110 125 145 160 190 220 250 320 385 450 510 585
D1 39 50 57 65 75 87 109 120 148 175 203 259 312 363 421 473
t 16 16 16 18 18 20 22 22 24 22 30 38 42 46 52 58
n-φ 4-14 4-14 4-18 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-30 12-34 16-34 16-34 16-41



DN(mm)
尺寸（mm）		 UJ41H-40C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 533 622 711 838 914
H 170 190 210 250 270 300 340 380 420 460 540 640 740 850 980 1100
W 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
K 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D1 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505
t 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
重量（千克） 3.5 4.5 5.5 8 11.5 15 21 30 42.5 57 91 150 220 300 550
