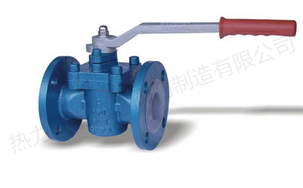

产品名称: |
衬氟旋塞阀 |
产品型号: |
X43F46 |
驱动方式: |
手动,电动,气动 |
连接形式: |
法兰 |
结构形式: |
卡套 |
密封结构: |
PTFE |
压力范围: |
1.6MPa |
公称通径: |
DN15-400 |
常用材质: |
铸铁,铸钢,不锈钢 |
铭牌: |
热力(上海)阀门制造有限公司品牌 |
衬氟旋塞阀,全衬里旋塞阀,钢衬四氟旋塞阀用途;适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、
天然气、液化石油气、暖通行业以及一般工业中.
衬氟旋塞阀,衬里旋塞阀,钢衬四氟旋塞阀的工作原理;
用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称
为 “考克”。衬氟旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。
衬氟旋塞阀是使用最早的一种阀门,结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属
塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低
(不高于1兆帕)和小口径(小于100毫米)的场合.
衬氟旋塞阀,衬里旋塞阀,钢衬四氟旋塞阀的优点;
1、衬氟旋塞阀用于经常操作,启闭迅速、轻便。
2、衬氟旋塞阀流体阻力小。
3、衬氟旋塞阀结构简单,相对体积小,重量轻,便于维修。
4、密封性能好
5、不受安装方向的限制,介质的流向可任意。
6、无振动,噪声小。
旋塞阀的通道;
衬氟旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通旋塞阀和四通式旋塞阀适用
于流体换向旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
软密封衬氟旋塞阀;
软密封衬氟旋塞阀常用于腐蚀性、高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不
会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。
A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套,润滑好,在整个
工作过程中密封副摩擦系数小,塞体运转灵活,使用寿命长。
B. 阀体进出口端窗口设计及双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐
变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。
C. 双道沟槽密封环既可以使衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微
量变形,同时衬套与旋塞之间产生有力的摩擦,具有自动清洁作用,提高了密封面的使用寿命。
D. 柱塞顶部独特的反唇式密封设计,采用一个软密封材料膜片和金属膜片与调整垫片组合既可以调整
密封面间的密封比压,使塞子转动灵活,又可以保证进,出口端和中法兰连接端的密封。
E. 适合用于高冲刷性的气固。液固相介质。如PVC、尿素、醋酐、烧碱生产装置中,或对外泄漏要求高
介质,如HF,光气等。 F. 介质可双向流动,安装方向不受限制,实现在线维修,使用更方便
G. 独特的设计可防止静电,安全防火,使用安全。
结构特点1、旋塞与衬里阀体带有理想的锥度设计,当在使用过程中由于磨损而不能密封时,可通过调整阀盖上的调节螺钉使旋塞向下移动,补偿加在密封面的密封力。
2、顶密封组件组成第二道外密封,在密封面失效的情况下,阻止介质从阀杆向外泄漏。
3、把上阀盖上的四个螺栓打开后,就可以取出阀内所有部件,进行直接更换阀门零件而不需要从管道上取下阀门。
4、具有进出口端同时密封的优点,在整个工作过程当中密封 面摩擦系数小,塞体运转灵活,不需要润滑。
5、密封性能好,使用寿命长。
6、更换零件衬里材料可适用各种介质。
衬氟旋塞阀性能规范
设计标准 |
HG/T3704,GB/T12240 |
API6D |
结构长度 |
HG/T3704,GB/T12221 |
ASMEB16.10 |
法兰形式尺寸 |
HG/T20592,GB/T9119 |
ASMEB16.5 |
检验与试验 |
GB/T13927,JB/T9092 |
API598 |
公称、压力(MPa) |
1.0 |
1.6 |
150Lb |
实验压力
(MPa) |
壳体试压 |
1.5 |
1.5 |
1.5 |
高压密封 |
1.1 |
1.1 |
1.1 |
低压密封 |
0.6 |
0.6 |
0.6 |
适用温度(℃) |
PFA:-30~200 FEP-30~150 |
适用介质 |
盐酸、硝酸、氢氟酸、液氯、硫酸
王水等强腐蚀性介质 |
主要外形尺寸GB PN1.0
公称通径
DN |
PN1.0(MPa)主要外形尺寸和连接尺寸(mm) |
重量 |
L |
D |
D1 |
D2 |
f |
b |
nd |
Do |
H |
Kg |
20 |
150 |
105 |
75 |
50 |
3 |
14 |
414 |
160 |
95 |
7 |
25 |
160 |
115 |
85 |
65 |
3 |
14 |
414 |
160 |
98 |
8 |
32 |
170 |
135 |
100 |
70 |
3 |
16 |
418 |
220 |
113 |
10 |
40 |
180 |
145 |
110 |
80 |
3 |
18 |
418 |
250 |
135 |
15 |
50 |
210 |
160 |
125 |
100 |
3 |
20 |
818 |
250 |
140 |
18 |
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
818 |
300 |
145 |
25 |
80 |
250 |
195 |
160 |
135 |
3.5 |
22 |
818 |
330 |
205 |
35 |
100 |
275 |
215 |
180 |
155 |
4 |
24 |
818 |
350 |
240 |
46 |
125 |
310 |
245 |
210 |
185 |
4 |
26 |
818 |
400 |
260 |
65 |
150 |
350 |
280 |
240 |
210 |
4 |
28 |
823 |
600 |
290 |
90 |
200 |
400 |
335 |
295 |
265 |
4.5 |
32 |
823 |
800 |
330 |
160 |
250 |
460 |
390 |
350 |
320 |
4.5 |
36 |
1223 |
900 |
380 |
230 |
衬氟旋塞阀主要外形尺寸HG/T 20592 PN10
DN |
L |
D |
D1 |
D2 |
Z-d |
f |
b |
H |
W |
H |
15 |
110 |
95 |
65 |
45 |
4-14 |
2 |
14 |
85 |
180 |
|
20 |
117 |
105 |
75 |
55 |
4-14 |
2 |
14 |
88 |
180 |
|
25 |
127 |
115 |
85 |
65 |
4-14 |
2 |
14 |
98 |
260 |
|
32 |
140 |
140 |
100 |
78 |
4-18 |
3 |
16 |
101 |
260 |
|
40 |
165 |
150 |
110 |
85 |
4-18 |
3 |
16 |
128 |
320 |
|
50 |
178 |
165 |
125 |
100 |
4-18 |
3 |
16 |
128 |
320 |
|
65 |
190 |
185 |
145 |
120 |
4-18 |
3 |
18 |
135 |
320 |
|
80 |
203 |
200 |
160 |
135 |
8-18 |
3 |
20 |
164 |
400 |
322 |
100 |
229 |
220 |
180 |
155 |
8-18 |
3 |
20 |
178 |
400 |
332 |
125 |
254 |
250 |
210 |
185 |
8-18 |
3 |
22 |
205 |
|
385 |
150 |
267 |
285 |
240 |
210 |
8-23 |
3 |
24 |
220 |
|
405 |
200 |
292 |
340 |
295 |
265 |
8-23 |
3 |
26 |
|
|
455 |
250 |
330 |
395 |
350 |
320 |
12-23 |
4 |
28 |
|
|
490 |
|
